作为一款发布已经快一年的中端手机SOC，到目前为止搭载这块SOC的手机并不多，因此很多小伙伴也不太了解这块SOC，今天我们就来聊一聊。

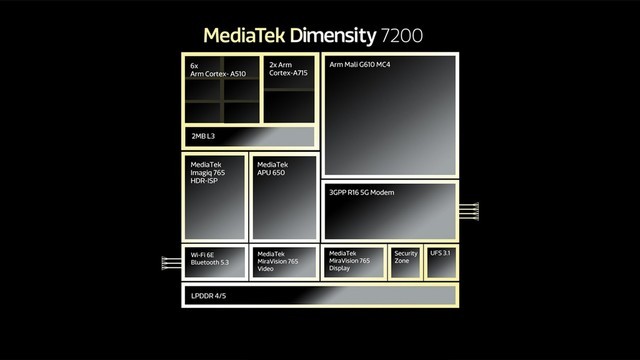

天玑7200采用了先进的第二代台积电4nm制程工艺，CPU部分采用了2大+6小的八核心设计，大核是峰值频率2.8GHz的Cortex-A715，小核是Cortex-A510，GPU部分是Mali G610 MC4。
周边配置方面，天玑7200拥有14位HDR ISP，支持4K HDR视频拍摄，同时还支持2亿像素的主摄像头，另外还内置APU。此外，天玑7200还支持2CC载波聚合和双5G，同时支持三频Wi-Fi 6E和蓝牙 5.3。

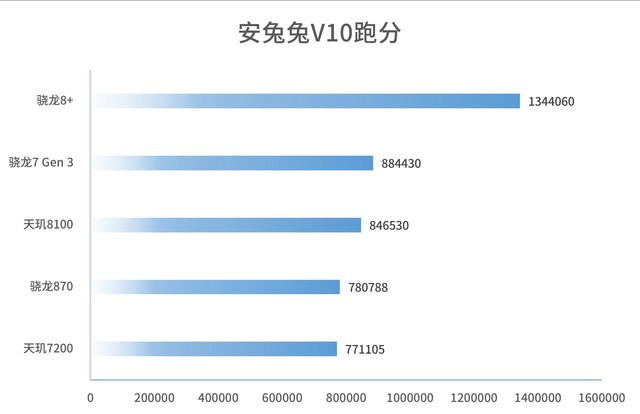

性能方面，我们先测试了大家喜闻乐见的安兔兔V10版本，我们用于测试的机型为12GB+512GB版本的量产机，在室温环境下，天玑7200的跑分为77万分，与骁龙870的78万分相当接近。

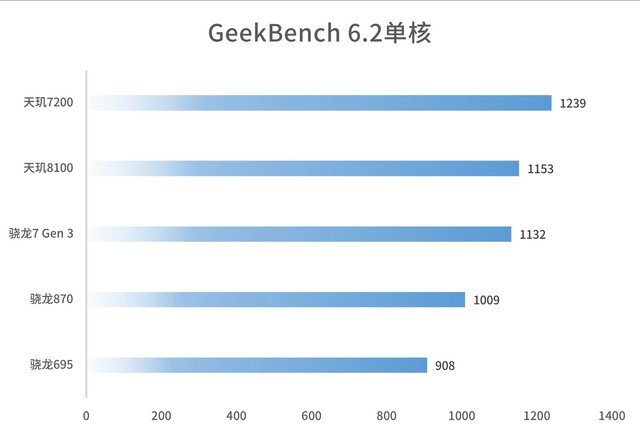

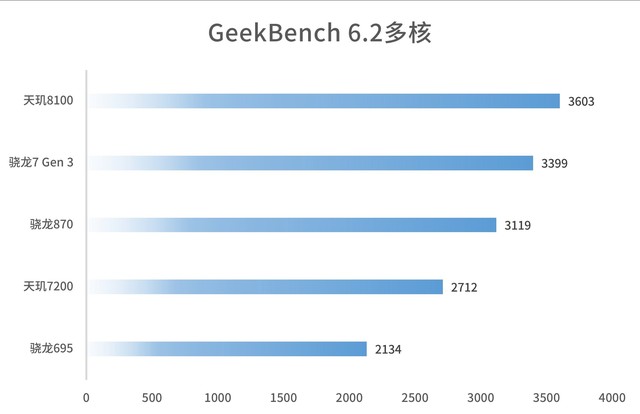

同样在反应CPU性能的GeekBench 6.2测试中，天玑7200单核得分为1239分，多核为2712分，单核性能强于采用老架构的骁龙870，但是受限于2大6小的规格限制，天玑7200的多核性能低于大核更多的骁龙870。

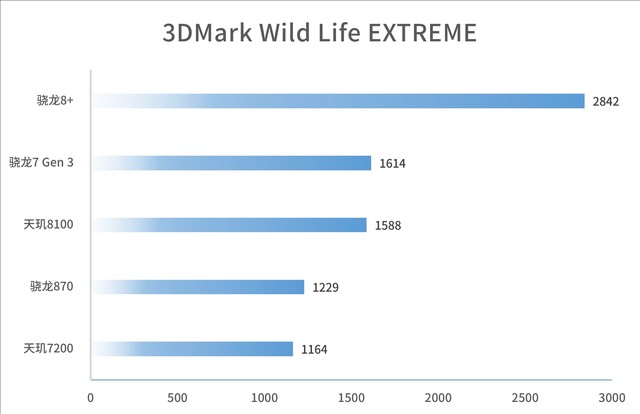

GPU性能方面，天玑7200的3DMark Wild Life EXTREME得分为1164分，略低于骁龙870的1229分。

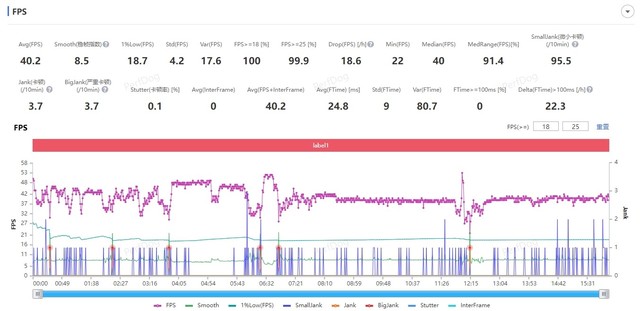

游戏方面，在最新版本的《原神》极高画质+60帧设置下，璃月港跑图，天玑7200跑图15分钟的平均帧率为40.2帧，相比之下CPU性能更强的骁龙870机型在这项测试中更有优势。
由此可见，天玑7200虽然整体性能表现与骁龙870相当，但是多小核的设计在一定程度上限制了天玑7200性能的发挥。
那么天玑7200作为一款2023年的手机SoC，它的优势是什么呢？答案是功耗，天玑7200采用的是台积电第二代4nm制程工艺，而骁龙870是台积电7nm制程工艺，相隔了多个制程节点。
总结一下，天玑7200的性能表现可以为视为能效表现更佳的骁龙870，同时其外围配置也更符合当下用户的使用需求，支持Wi-Fi 6E和双5G技术。至于搭载天玑7200处理器的新机，大家要不要买呢，主要还是看价格，这里我们就不给具体建议了。
